Murphy EG21系列電動儀表和EGS21系列電動繼電式儀表以最先進的技術和可靠的性能把工程機械專用儀表推向了一個新的高潮。

-技術更新改善了儀表照明、接線 及精確度
-可適用于各種惡劣的環境：潮濕、高/低 溫、強腐蝕等
-全密封的外殼設計
-柔和的、防反光的刻度盤
-符合SAE J1810標準
-指針上裝有冷光二極管以增加夜間的可視度
-采用防腐蝕材料制造
-鏡帶設計，消除因視覺產生的讀數誤差.

特點：
-操作反光鏡減少視差讀數誤差
-可抗腐蝕不銹鋼邊框
-聚碳酸酯透鏡密封
-通過觸摸照明易于閱讀
-照明指針是非常明顯的參考讀物
-強聚酯（PBT）項目的情況進行防震空心運動
-可容納3 / 4英寸（19毫米）厚的面板安裝。
-開關設定點在儀表的背面
-開關設定點指標清晰可見，反映規模

EG21系列電動式儀表和EGS21系列電動繼電式儀表以先進的技術和可靠的性能 把工程機械專用儀表推向了一個新的高度。

規格
電源輸入（所有型號及傳感器）：12V直流電源或24V直流電源。
外殼：聚酯（PBT），防撞擊、防水。
表框：拋光316不銹鋼；可另選黑色或SAE型。
鏡面：防紫外線，透明聚碳酸酯。
刻度盤：黑底，白色刻度（背光啟動后，刻度顯示為紅色）； 雙刻度（℃、℉）顯示；鏡帶設計消除視覺誤差。

電動繼電式儀表傳感元件：霍爾效應；輸出接地信號（沉降輸出）；
額定：300mA恒定電流（EGS21型）； 壓力表、油位表、電壓表為遞減觸發，溫度表和電流表為遞增觸發； 飽和輸出電壓（輸出開關壓降）：25℃時1.3-2.3V。
電動繼電式儀表觸發點指示器：在鏡帶上顯示； 可在儀表背面進行調節（用1/16 in.六角扳手調節）。

接線：插頭和引線，線徑：18AWG（1.0mm2），線長：8 in.（203mm）。
工作溫度：-40-185℉（-40-+85℃）。
存儲溫度：-77-185℉（-60-+85℃）。
過壓保護（儀表裝置）：最多可承受200%標稱電壓5分鐘。符合SAE J1810標準。
極性反接（儀表裝置）：在工作溫度范圍內，可無限時承受極性反接。
環境測試：符合SAE J1810標準。

壓力
ESP: 一線接地傳感器
ES2P: 兩線非接地傳感器
ESDP: 兩線非接地傳感器
可驅動2個儀表

溫度
EST: 一線接地傳感器
ES2T: 兩線非接地傳感器
ESDT: 兩線非接地傳感器
可驅動2個儀表

油位
ESF: 一線接地傳感器
ES2F: 兩線非接地傳感器
ESDF: 兩線非接地傳感器
可驅動2個儀表

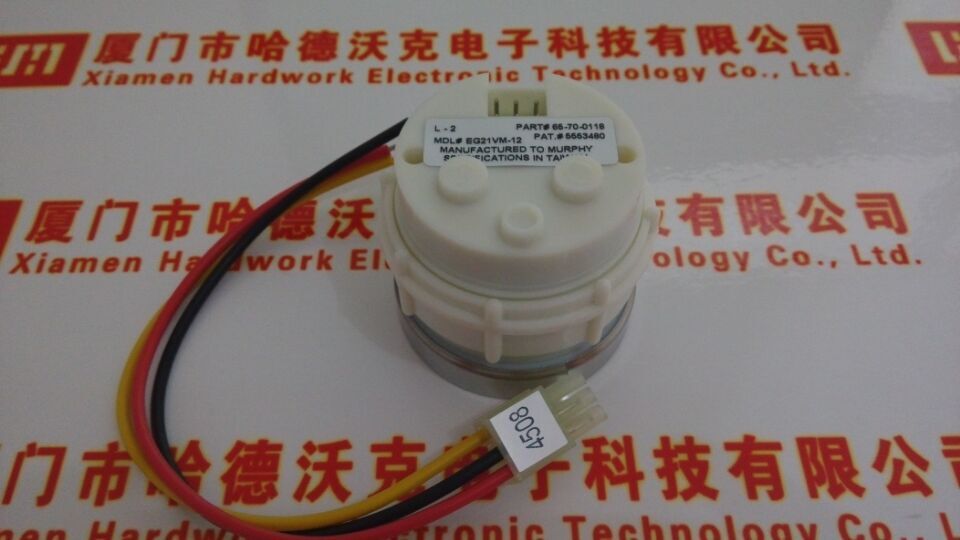

Murphy EG21VM-12

The Murphy 8-18V Electric Voltmeter Gauge 12 VDC EG21VM-12 takes the electric gage to new heights with proven state of the art technology and reliability.

Features a weather sealed high impact polycarbonate lens with stainless steel bezel. Unit comes with plug-in wire connector for positive and easy connection.

FEATURES:

• Polished stainless steel bezel

• EG Air Core movement design
• Technological improvements in lighting, accuracy in reading and wiring installation
• Assurance of highest reliability and service
• Environmentally sealed design
• Exceeds the rigid SAE J1810 standard
• Corrosion-resistant materials
• Desirable for marine and other environmentally sensitive applications
• Soft, non-glare dial and pointer illumination by “cold light” LED

PRODUCT SPECIFICATIONS:

• Part No.: EG21VM-12

• Range Scale: 8-18V

• Power Input: 12 VDC
• Case: Polyester (PBT), impact and weather resistant with screw-on mounting clamp
• Bezel: Polished 316 stainless steel
• Lens: Clear Polycarbonate and UV stabilized
• Air Core Movement: Silicon dampened pointer
• Dial: Black with white markings; back-lite (marking becomes red when illuminated
• Wiring: Plug connector with wire leads, 18 AWG (1.0 mm2), 8 in. (203 mm) long
• Operating Temperature: -40 to 185°F (-40 to +85°C)
• Storage Temperature: -77 to 185°F (-60 to 85°C)
• Over Voltage (Gage Movement): Withstands 200% of nominal system voltage for 5 min. Meets SAE J1810
• Reversed Polarity (Gage Movement): Withstands reversed battery terminal polarity indefinitely within operating temperatures
• Environment and Test: Meets SAE J1810 standards
